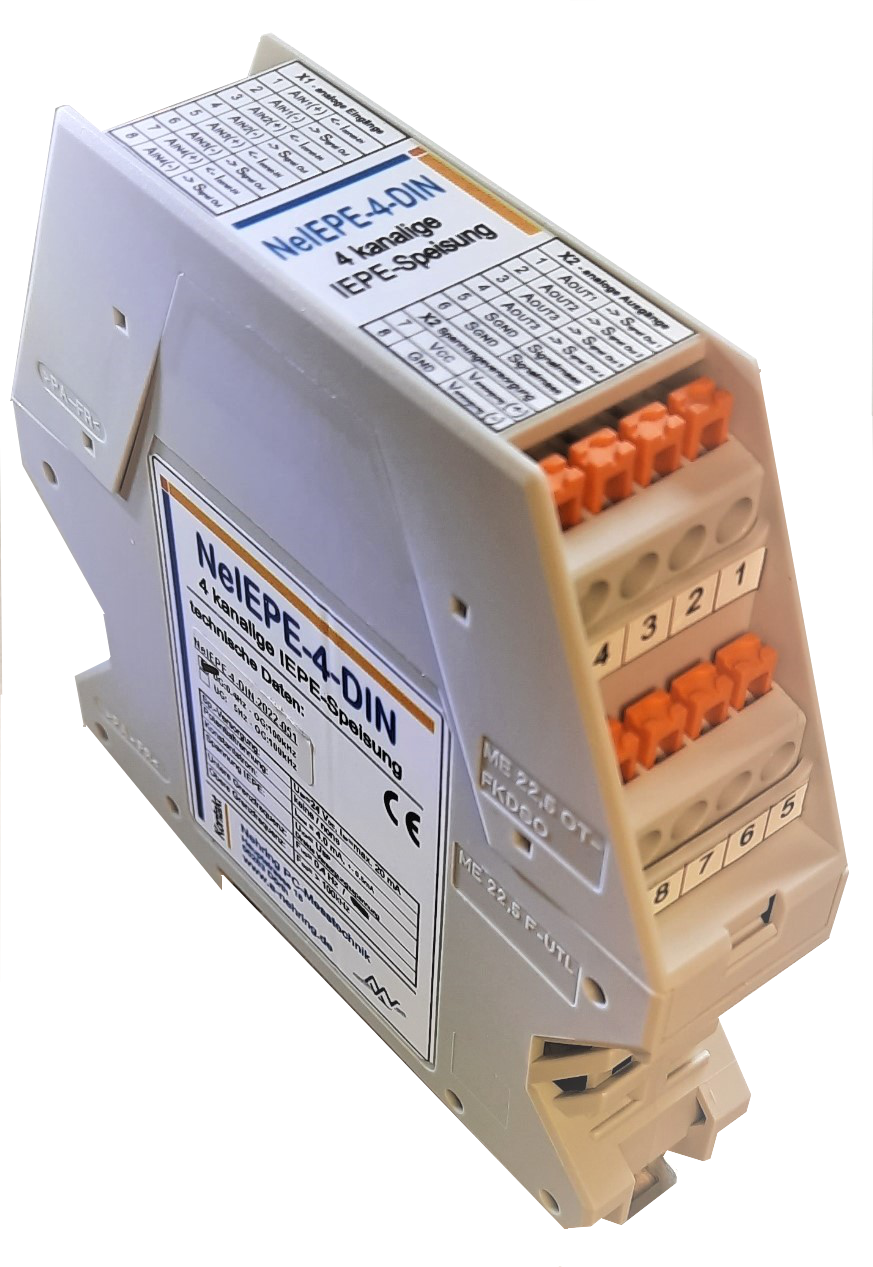

NeIEPE - 4 kanalige IEPE-Speisung
Das Modul NeIEPE-4-DIN ist ein 4 kanaliges Modul zur Speisung von IEPE-Sensoren. Sie stellt die erforderliche Versorgungsenergie für die im Aufnehmer integrierte Elektronik bereit und koppeln das Messsignal aus dem Ausgangssignal des Sensors wieder aus.Das NeIEPE-4-DIN ist in einem Gehäuse zur Hutschienenmontage verbaut. Der Anschluss erfolgt über schraubenlose Anschlussklemmen.Anzahl der Kanäle = 4Montage = Hutschiene TS35Anschluss = Schraubklemmen, max. 1.5 qmKonstantstrom = 4.5 mA +- 0.5 mAStromversorgung = 2 VariantenDirekte Spannungsversorgung, ohne DC/DC-Wandler, ohne PotentialtrennungSpannungsversorgung mit DC/DC-Wandler
NeIEPE-Sound ist eine 2 kanalige
Signalvorverarbeitung für eine Soundkarte.
Kanal 1 ist mit einer IEPE-Speisung ausgestattet.
Wahlweise kann der Kanal auf Gain 1 oder Gain 10 eingestellt werden.
Kanal 2 ist als Drehzahlkanal ausgelegt. Der Eingang ist
gegen Überspannungen geschützt. Intern ist der Eingangspegel auf +-0,7V
begrenzt.
Technische Daten
Spannungsversorgung
Versorgungsspannung
UVCC = 5 VDC über USB-B Steckverbinder
Stromaufnahme
IVCC = typ. 10
mADC @ 1 x IEPE-Sensor
Potentialtrennung
Keine
Kanal 1: IEPE®-Eingang
Ausgangsspannung
UICP = 24VDC
IEPE-Konstantstrom
Iconst =
4.5 mA +- 0.5 mA
Untere Grenzfrequenz
FUG = 1 Hz
einpoliger Hochpass, -3dB
Obere Grenzfrequenz
FOG = 100 kHz
einpoliger Tiefpass, -3dB
Ausgangspegel
Max. +/- 0.7V Begrenzung via Dioden
Verstärkungsfaktor
wahlweise Gain 1 oder 10 via Schiebeschalter
Kanal 2: RPM-Eingang
Eingangspegel
Max. 36V
Ausgangspegel
Max. +/- 0.7V Begrenzung via Dioden
Grenzfrequenz
FOG = 100
KHz einpoliger Tiefpass, -3dB
Steckverbinder
Spannungsversorgung
USB-B Buchse
Ausgangspegel zur Soundkarte
3,5 mm Stereo Klinkenstecker
Anschluss an der
Soundkarte
Line-In-Eingang
EC-Kennzeichnung
Elektromagnetische Verträglichkeit 89/336/EWG

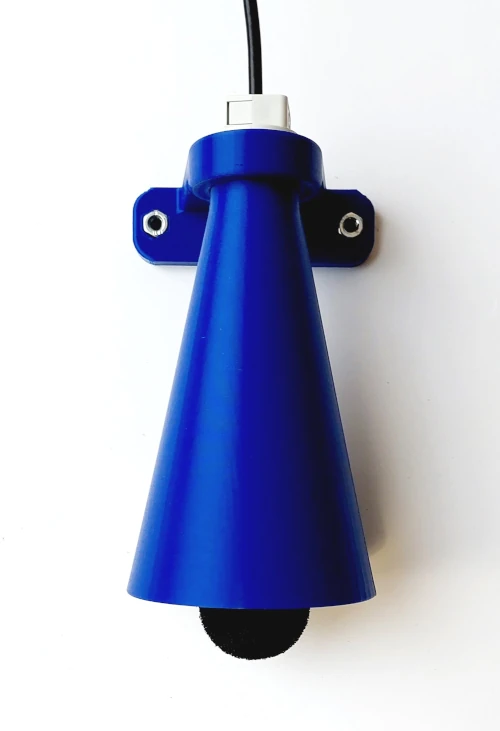

Regen- und Winschutz für Mikrofone
und Sensoren
- industrieller und robuster Regenschutz- Wandhontage über Halterung, feste Ausrichtung, 2 x
M6 Mutter
- Kabeleinführung über geteilte Verschaubung icotek QVT-Klick
Montage mit verschiedenen Kabeldruchmesser- Halterung des Sensors über das Anschlusskabel
- ABS-Kuststoff
- Gewicht: 250 g
- Abmasse: LxBxH: xx*xx*x mm, Durchmesser xx mm
142,80 €*
